Sistema de secagem 380V ISO9001 da lama 70L automática

Descrição de produto

Sistema de secagem da lama completa

A secagem centrífuga da lama e o equipamento de secagem produzidos por nossa empresa, usado geralmente para a lama engrossando e secando, são compostos principalmente de um centrifugador do filtro da série de LW (ou imprensa de parafuso), uma preparação completo-automática do floculante e dispositivo da dose, máquina do esmagamento de uma lama e de corte, uma bomba de alimentação da lama, uma bomba de dose, um transporte de parafuso shaftless, um medidor de fluxo, uma válvula de controle e um sistema de controlo completo-automático completo. Caracterizado por estrutura avançada, configuração razoável, alto nível da automatização, operação hermética contínua, operação segura e segura, etc., é aplicável ao tratamento da água de esgoto municipal, da água de esgoto rural, da água de esgoto do hospital, etc. assim como de vários tipos de água de esgoto industrial.



Princípio de funcionamento do sistema

A lama misturada da água de esgoto municipal que se submeteu à sedimentação preliminar e à sedimentação secundária tem normalmente um índice contínuo de aproximadamente 2-3%. É secada então e engrossado com um centrifugador do filtro (ou filtro da correia, imprensa de parafuso) e a lama descarregada tem um índice de umidade de aproximadamente 80-85%. Mais tarde, a lama entra no equipamento de baixa temperatura do aquecimento e da desumidificação da bomba de calor da lama para a desumidificação e a secagem, e o índice de umidade das gotas tratadas da lama a aproximadamente 30%. Assim, os tratamentos inofensivos da lama, tais como a incineração ou a utilização após a pirólise, podem ser conduzidos.



Espaço de aplicação

Por muito tempo, devido ao esforço no tratamento da água e à ignorância do tratamento da lama, presentemente, somente aproximadamente 30% da lama é disposto com segurança. As grandes quantidades de lama molhada são transportadas para fora aleatoriamente, simplesmente depositadas em depósitos de objetos de refugo ou empilhadas acima. Exposto ao ar, a lama é fedor inclinado e atrai mosquitos, e não pode ser usada como o adubo.



As exigências do plano de ação para a prevenção e o tratamento da poluição de água e outras leis nacionais relevantes e regulamentos para o tratamento e a eliminação da lama continuaram a aumentar nos últimos anos. Consequentemente, a lama submeter-se-á mais ao tratamento e à eliminação estáveis e inofensivos do recurso, e o índice de umidade da lama para a operação de descarga, a incineração, o de uso da terra, etc. será mais baixo de 60%.

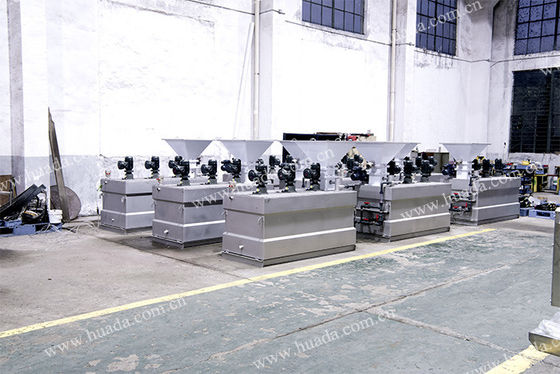

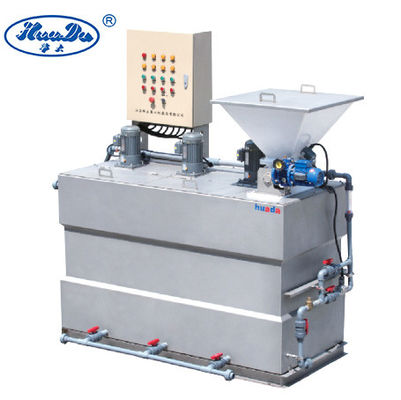

PAM Solution Automatic Dosing Device

O dispositivo de dose automático da solução do PAM da série de JY, composto principalmente de um pó seco automático que dosa o sistema, um dispositivo quantitativo automático da injeção da água, um dispositivo do prewetting do redemoinho, um dispositivo da monitoração do nível líquido, um dispositivo de agitação, os encanamentos, as válvulas, etc., é um dispositivo de sistema que integra o armazenamento, a alimentação, a molhadela, a dissolução e a cura secos do pó. O sistema sob o controle completo-automático pode ser usado para o grupo e a preparação contínua da solução alto-molecular do polímero. É amplamente utilizado no tratamento de esgotos, na purificação de água potável, no tratamento de águas residuais industrial, na fabricação de papel, na fundição do minério, etc.

Princípio de funcionamento

As passagens do pó do PAM através de um dispositivo de grande eficacia da molhadela do redemoinho, são misturadas então com água, agitado inteiramente e dissolvido em uma solução do PAM com uma concentração de 0.1~0.5%. Mais tarde, a solução é curada e posta no tanque de armazenamento para a aplicação à espera.



A época de cura da solução preparada depende da natureza do agente, do caudal exigido do processo e do volume eficaz do dispositivo, e geralmente, a dissolução e a época de cura da solução alcançarão 45-60min para assegurar a dissolução e efeito da solução e a cura completa da cura do agente.

A água de alimentação de acordo com o caudal ajustado e ao mesmo tempo, adiciona automaticamente o pó seco quantitativo; molhe o poder no dispositivo do prewetting, põe-no no tanque da dissolução para a mistura e a dissolução; quando o nível líquido alcança a altura do excesso, põe-na no tanque de cura para agitar e curando-se e ao mesmo tempo, agite a solução no tanque da dissolução; quando o nível líquido alcança a altura do excesso, põe-na no tanque de armazenamento para a aplicação do armazenamento e do apoio; após a cura, quando a solução no tanque de armazenamento aumenta ao nível líquido alto, use a solução preparada do PAM. Após a primeira preparação, a solução das fontes do dispositivo exigida para o processo ao preparar uma solução nova, que possa encontrar as necessidades de operação contínua por 24 horas.



Parâmetros técnicos do dispositivo de dose automático da solução de série de JY

Artigos	Modelo
	JY500	JY1000	JY1500	JY2500	JY4000	JY6000
Volume eficaz (m3)	1030	1160	1570	2640	4500	6500
Dosando o volume de câmara (L)	70	70	70	70	70	70
Dosando o poder do motor (quilowatts)	0,18	0,18	0,18	0,18	0,18	0,18
Capacidade da preparação (L/H)	500	1000	1500	2500	4000	6000
Proporcionando a concentração (%)	1-3	1-3	1-3	1-3	1-3	1-3
Pressão de entrada da água (Mpa)	0,3	0,3	0,3	0,3	0,3	0,3
Caudal da entrada da água (m3/h)	0-3	0-3	0-3	0-4	0-4	0-4
Dosagem máxima (Kg/h)	0.85-3.6	0.85-3.6	1.7-7.2	2.5-9	3.4-14.4	4.5-20
Material do tanque	304	304	304	304	304	304
Fonte de alimentação (V)	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz	380v/50hz
Peso (quilogramas)	400	420	500	600	750	880
Dimensão (milímetros)	2000*1000*1830	2200*1000*1830	2200*1200*2150	2600*1450*2150	3000*1500*2200	4000*1750*2500



Nota: A dosagem máxima refere a dosagem pela hora no mínimo - velocidade máxima da espiral de dose do pó seco sob os locais da cura completa.



Na operação real, a velocidade da espiral de dose pode ser ajustada de acordo com as exigências da concentração ajustar a dosagem seca do pó; a pressão de água da entrada (caudal) pode ser ajustada para cumprir as exigências da concentração da preparação e exigências da saída.



Em ocasiões especiais, o projeto pode ser mudado para aumentar a dosagem do pó seco pelo tempo de unidade. Para aumentar a dosagem pela hora, propõe por favor tal pedido ao colocar a ordem.

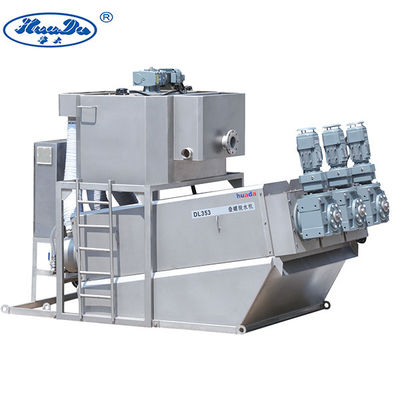

Sistema de secagem da lama – imprensa de parafuso

Espaço de aplicação

A imprensa de parafuso é amplamente utilizada para a lama que seca em tais indústrias como a água de esgoto, alimento, bebida, chacina e produção, imprimir e tingir-se, fabricação de papel, couro e fármacos municipais.



Princípio da estrutura e de funcionamento

A unidade da separação da imprensa de parafuso é composta de um anel de fixação e de um anel de flutuação que sejam empilhados em se com uma diferença pequena no meio. O eixo espiral passa através dele e gerencie para conduzir o anel de flutuação para mover-se circunferencialmente. A água na torta floculada da lama é filtrada para fora com a diferença entre o anel de fixação e o anel de flutuação, e o anel de flutuação move-se circunferencialmente para impedir o bloqueio. A diferença entre o anel de fixação e o anel de flutuação torna-se menor ao longo do sentido da tomada do bolo da zona do engrossamento à zona de secagem, e a secagem forçada é conseguida sob a pressão traseira formada pelo prato de pressão traseiro da tomada da lama.



A lama é enviada pela bomba de transferência da lama à entrada da lama, e o floculante é medido e enviado ao tanque de mistura da floculação, onde a lama é agitada inteiramente com o floculante e floculada. Após a floculação em grandes flóculo, a lama entra na unidade espiral da separação da entrada espiral da lama. Os flóculo na unidade espiral da separação estão sob a gravidade que engrossam ao mover-se para a zona de secagem sob a ação da espiral. A diferença entre o anel de flutuação e o anel de fixação na zona de secagem é reduzida, e a lama mais é pressurizada e secada sob a ação do prato de pressão traseiro, e é descarregada da tomada da lama como o bolo.



Parâmetros técnicos

Artigos	Modelo
	DL201	DL351	DL352	DL353
Poder do motor da unidade da desidratação (quilowatts)	0,25	1,1	2,2	3,3
Poder do motor do misturador da floculação (quilowatts)	0,55	1,1	1,1	1,1
Capacidade do tratamento (quilograma DS/H)	40-60	100-150	200-300	300-450
Fonte de alimentação (v)	380V, 50hz	380V, 50hz	380V, 50hz	380V, 50hz
Peso da máquina (quilogramas)	580	1340	2080	2820
Dimensão (milímetros)	2700*1000*1850	3115*850*2175	3115*1215*2175	3115*1700*2175



Secagem da lama de LW - centrifugador dedicado do filtro



O centrifugador é composto de uma bacia que gerencie na alta velocidade, um rolo que corra no mesmo sentido que a bacia e tenha uma determinada diferença da velocidade, assim como um diferencial, uma base, uma alimentação e um sistema de descarregamento, etc. A lama e o floculante entram na bacia após a mistura em uma câmara de alimentação especialmente projetada. Sob a ação da força centrífuga, as partículas floculadas rapidamente são separadas e sedimentadas na zona da sedimentação, e o líquido esclarecido é descarregado através do furo do excesso na extremidade da bacia. Os sólidos sedimentados, após a espremedura e a secagem pelo defletor do BD, são empurrados pelo transporte do rolo à seção de secagem da bacia para uma compressão mais adicional, e descarregados então através da tomada da escória. A época de secagem dos sólidos na bacia pode ser controlada ajustando a velocidade diferencial entre o rolo e a bacia.

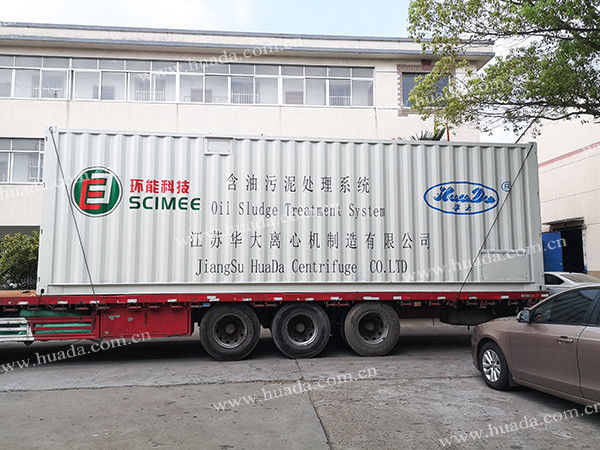

lama Patim-montada que seca o sistema integrado

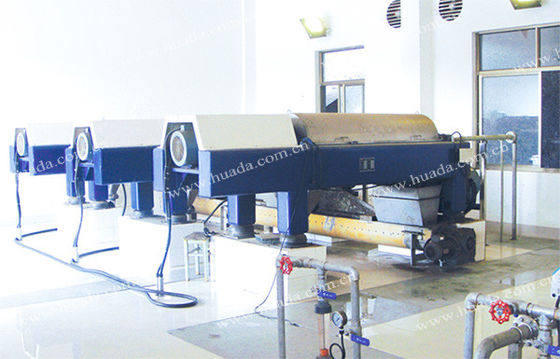

Aplicação do centrifugador do filtro da série de LW na planta de água de esgoto



Características principais

• Velocidade da bacia: A bacia é projetada com fator de separação de alta velocidade e grande, que pode eficazmente esclarecer partículas minúsculas com tamanho ≥5μm.
• relação do Comprimento-diâmetro: A relação eficaz real do comprimento-diâmetro da bacia é ≥4, e a distância da sedimentação é longa, que aumenta a época do esclarecimento e da secagem da lama na bacia.
• Defletor do BD: Há um defletor circular entre a seção da sedimentação do rolo e a seção da secagem, que espreme a lama na seção de estabelecimento na seção de secagem, de modo que o índice de umidade da lama seja mais baixo; entrementes, eliminou a conexão entre a lama e o líquido esclarecido. A profundidade da associação líquida pode ser maior do que a tomada da escória, e mais profunda a associação líquida é e mais por muito tempo o processo toma, melhor o efeito do esclarecimento é.



Parâmetros técnicos

Artigos	Modelo
	LW355*1460	LW450*1800	LW530*2120	LW650*2800
Diâmetro da bacia (milímetros)	350	450	530	650
Velocidade da bacia (r/min)	4000	3200	2800	2500
Fator de separação	3100	2580	2300	2270
Capacidade do tratamento (m3/h)	8-15	20-35	30-50	40-70
Poder do motor principal (quilowatts)	22	30	55	70



Sistema de controlo elétrico

• O PLC (controlador programável) é empregado no sistema de controlo do equipamento de secagem da lama para a operação completo-automática ou manual, a monitoração da operação, o alarme da falha e a proteção de bloqueio, etc. da preparação centrífuga do floculante e dispositivo da dose, a máquina de corte, a bomba de alimentação, o medidor de fluxo, etc.
• As funções operação automática/manual da parada de início do sistema, da separação, da limpeza e da parada programada podem ser realizadas de acordo com programas pré-ajustados e ajustes personalizados;
• Pode automaticamente ajustar o volume da alimentação com o torque constante;
• Pode automaticamente aumentar ou diminuir a velocidade diferencial para impedir o material que obstrui de acordo com as mudanças no torque de empurrão;
• O sistema diferencial hidráulico ajusta automaticamente a velocidade diferencial de acordo com a mudança da pressão do sistema de condução hidráulico para controlar a velocidade diferencial;
• Proporciona automaticamente a concentração da preparação do floculante de acordo com a concentração predeterminada, e tem a função da dose quantitativa contínua e estável;
• Um tela táctil da cor do grande-tamanho está disponível para a operação e pode indicar os parâmetros de trabalho do equipamento no tempo real.



Esmagando e máquina de corte

Esta máquina é usada principalmente para despedaçar grandes partes de madeira, de matérias têxteis, de plásticos, de borracha, de ossos, de couro, de vidro, etc. na lama (com um índice contínuo de ≤5) de modo que as bombas, os centrifugadores e os instrumentos de alimentação no sistema a jusante possam se operar normalmente. É caracterizada pela capacidade alta do tratamento, pelo consumo de baixa energia, pela vida útil longa, etc.



bomba do Único-parafuso

A bomba é uma bomba positiva de transferência do deslocamento, cujo o parafuso com grande ligação, grande profundidade do dente e diâmetro interno espiral pequeno empurre o meio transportado da extremidade da sução para a extremidade da descarga ao longo do sentido axial. Feito de materiais altamente desgaste-resistentes, é usada principalmente para transferência da lama com um índice contínuo de 0.2~5% e os floculante, e seu caudal da descarga pode ser ajustado por um conversor de frequência.



Transporte de parafuso de Shaftless

O transporte de parafuso shaftless do LS é composto principalmente de um dispositivo de condução, de umas lâminas espirais shaftless, de uma placa desgaste-resistente substituível em forma de u do forro e de uma cremalheira. É usado principalmente para transportar o bolo secado da tomada de descarga do centrifugador à jarda exterior do armazenamento ou ao veículo do transporte. O trabalho inteiro é feito em um estado hermético para manter o ambiente limpo.



Enlameie a secagem de baixa temperatura da bomba de calor - SDDR integrou o sistema

O aquecimento da bomba de calor da lama de SDDR e o equipamento de baixa temperatura da desumidificação são enlameiam o equipamento de secagem profundo, que pode eficazmente tratar a lama com um índice de umidade de 85% ou mais baixo a um mínimo de 10%. É amplamente utilizado no tratamento da lama municipal, lama e resíduos sólidos industriais, resíduos perigosos e outras lamas.



Princípio de funcionamento

Injete o ar seco na câmara de secagem hermética, e remova a umidade na lama com a troca da umidade, a seguir use o evaporador para condensar e remover a umidade no ar, e ao mesmo tempo, para aproveitar-se do princípio da bomba de calor para recuperar o calor latente da condensação da umidade, para usá-lo para aquecer o ar seco e para fundir o ar de novo na câmara de secagem. Desde que a tecnologia da recuperação de calor é adotada, nenhum calor de desperdício é emitido no modo de secagem hermético.



Vantagens técnicas

Projeto modular

o projeto Patim-montado ou veículo-montado faz desnecessário conduzir a construção no local do conjunto

A bomba e o fã de calor são integrados, evitando a poluição, fácil desmontar e montar

O módulo do tratamento do gás da cauda é integrado, assim que nenhum patim separado é exigido



Eco-amigável

Não há nenhuma adição química, assim que a eliminação subsequente da lama não é afetada

O equipamento corre em uma maneira hermética na baixa temperatura, e o ar quente é reciclado e reutilizado, que é a favor do meio ambiente

O dispositivo do tratamento do gás da cauda é montado seletivamente no porto contínuo da descarga, impedindo o cheiro mau no local de secagem

O líquido refrigerante novo ODP=0, valor do GWP é extremamente - baixo, ruído trabalhando <55 decibels="">



Conservação de energia

A taxa de recuperação da energia é próxima a 100%, e a lama 2.5~4.2kg pode ser secada com apenas 1 quilowatt-hora da eletricidade

O equipamento pode ser personalizado de acordo com exigências de cliente fornecer a melhor solução para a conservação de energia e a redução do consumo



Confiança

O equipamento corre em de baixa velocidade e usa materiais resistentes à corrosão

A monitoração terminal móvel do equipamento pode ser realizada com apenas uma chave

Tem o software que ajusta a proteção, a previsão da falha, o aviso prévio e as funções da parada programada



Perfil da empresa

Concentrado

Centrifugador Co. de Jiangsu Huada, Ltd., uma subsidiária de SCIMEE (código conservado em estoque: 300425), foram estabelecidos em 1993 em Zhangjiagang, uma cidade portuária emergente em China. É um fabricante doméstico principal do centrifugador. Ao longo dos anos, centrou-se sempre sobre a investigação e desenvolvimento, a produção e as vendas da maquinaria da filtragem e da separação, e insistiu-se em construir um sistema aberto e vantajoso para as duas partes da cooperação para conduzir a indústria com inovação tecnológica científica e razoável, para ganhar o mercado com serviço ao cliente especializado e estandardizado, qualidade da garantia com gestão excelente e para fornecer soluções aos problemas da separação do contínuo-líquido para cada cliente com atenção concentrada.



Especializado

Em resposta às necessidades individuais de clientes, integra a automatização e o projeto humanizado no projeto e no processo de manufatura baseados em sua experiência, e fornece clientes soluções técnicas e produtos da separação prática e praticável aperfeiçoando as tecnologias do centrifugador e o projeto modular.



Inovativo

Huada guarda uma posição dominante no mercado doméstico do centrifugador, que é atribuído na maior parte das vezes a seu papel determinante (conduzindo ambos os usuários e pares). Embora tenha um número produtos novos e de novas tecnologias, não é satisfeito com mandar centrifugadores cumprir as exigências da separação no uso inicial. É referido mais sobre o desempenho a longo prazo do centrifugador e gostaria de resolver problemas tais como a produtividade alta, taxa de lavagem alta, baixa taxa de cristal da ruptura, baixa taxa do resíduo e consumo de baixa energia para clientes e de fornecer clientes o equipamento e as soluções seguros, inteligentes e a favor do meio ambiente da separação.
